05 - 三角形的光栅化

1. 投影变换（Perspective Projection）

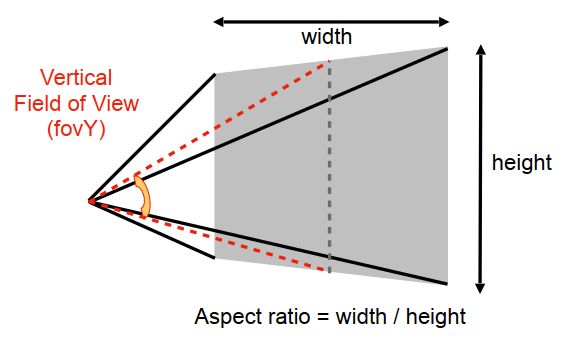

视锥中的概念：

• 宽高比（Aspect ratio） ：宽和高的比值；

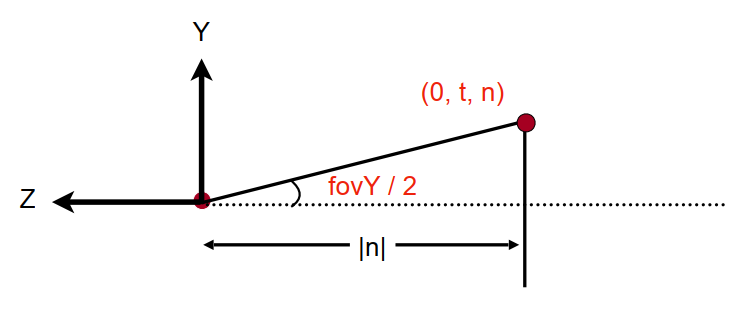

• 垂直可视角 fovY（Vertical Field-of-View） ：可见角度的范围，屏幕上下边中点与 Camera 点的两条连线的夹角。

• $\tan{\cfrac{fovY}{2}} = \cfrac{t}{\vert{n}\vert}$
• $aspect = \cfrac{r}{t}$

在经过投影变换之后，所有 Object 均投影到 正则立方体（“canonical” cube） $[-1,1]^3$

2. 屏幕（Sceen）

2.1 相关概念

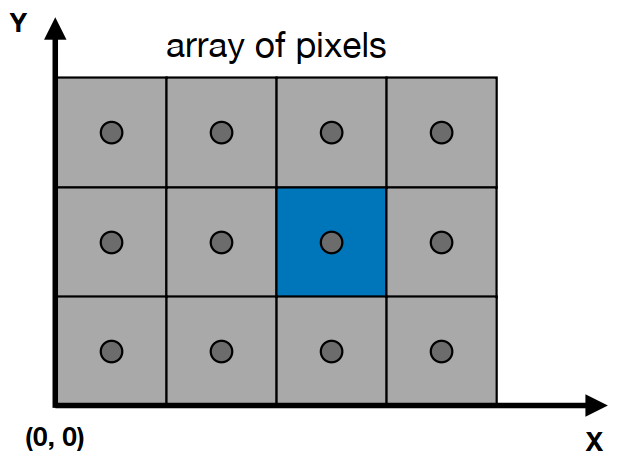

• 像素的二维数组；
• 分辨率（Resolution） ：屏幕的大小；
• 一种典型的光栅成像设备；
• 光栅化（Rasterize） ：将 Object 绘制在屏幕上；
• 像素（Pixel） ：是 “图片元素”（picture element） 的缩写；
  • 像素是一个颜色均匀的正方形
  • 颜色是（red, green, blue）的混合

2.2 屏幕的定义

• 像素的坐标都可以表示成 $(x,y)$ ，其中 $x$ 和 $y$ 都是整数；
• 设原点为 $(0,0)$ ，那么所有像素都可以表示成 $(0,0) \to (width-1,height-1)$ ；

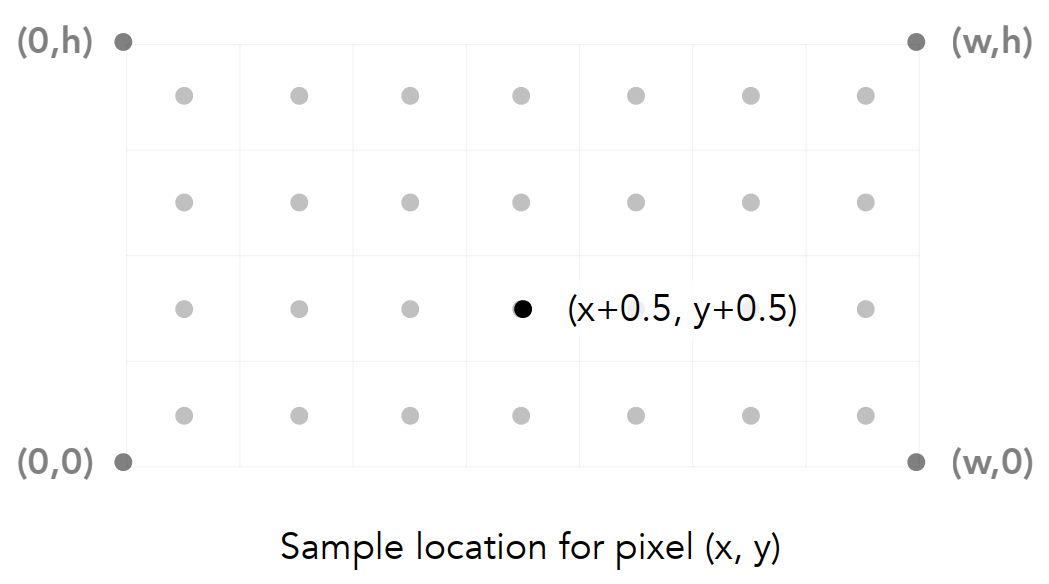

• 像素 $(x,y)$ 的中心为 $(x+0.5,y+0.5)$ ；
• 屏幕覆盖的范围： $(0,0) \to (width,height)$ 。

2.3 正则立方体到屏幕

• 与 $z$ 轴分量无关；
• 仅在 $xOy$ 平面上进行变换：$[-1,1]^2 \mapsto [0,width] \times [0,height]$

视口变换矩阵（Viewport transform matrix） ：

$M_{viewport} = \begin{pmatrix} \frac{width}{2} & 0 & 0 & \frac{width}{2} \\[1.5ex] 0 & \frac{height}{2} & 0 & \frac{height}{2} \\[1.5ex] 0 & 0 & 1 & 0 \\[1.5ex] 0 & 0 & 0 & 1 \end{pmatrix}$

• 将正则立方体的宽度和高度缩放至 $width$ 和 $height$ ；
• 将正则立方体的中心位移至屏幕的中心点 $(\frac{width}{2},\frac{height}{2})$ ；
• $z$ 方向上不发生变化。

3. 光栅化

绘制到光栅成像设备：

• 多边形网格（Polygon Meshes）
• 三角形网格（Triangle Meshes）

3.1 使用三角形的原因

• 三角形是最基础的多边形；
• 任何多边形都能被剖分成若干个三角形；

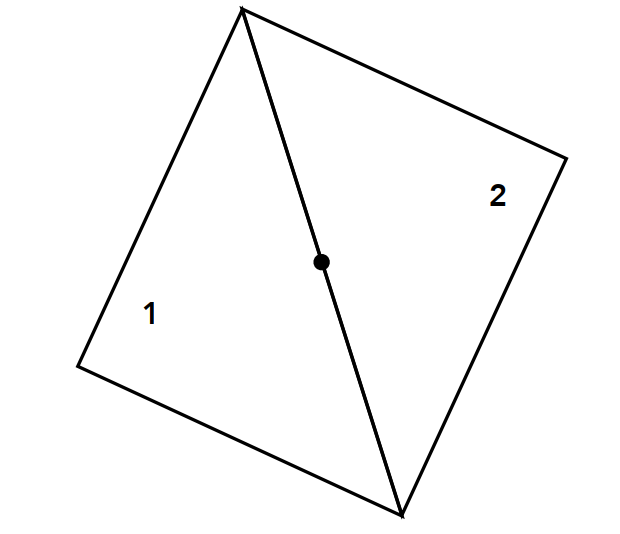

• 保证是平面的，而四边形有可能 4 个点不在同一个平面上；
• 轮廓定义明确，不存在凹凸的性质，可以用叉积判断某点与三角形的碰撞情况；
• 三角形上的顶点的插值方法定义明确（重心插值）。

3.2 将三角形像素化

判断像素的中心点与三角形的位置关系

3.2.1 采样法

• 通过若干个点上计算一个函数就是 采样（sampling） ；
• 采样（sampling） 就是将函数 离散化（discretize） 。

for (int x = 0; x < xmax; ++x)
    output[x] = f(x);

这里我们利用 “像素的中心” 对屏幕空间进行采样，将屏幕离散化；

定义一个函数，判断像素的中心是否在三角形内：

inside(tri, x, y);

$inside(t, x, y) = \begin{cases} 1 \space\space\space Point(x, y) \space in \space triangle \space t \\[1.5ex] 0 \space\space\space otherwise \end{cases}$

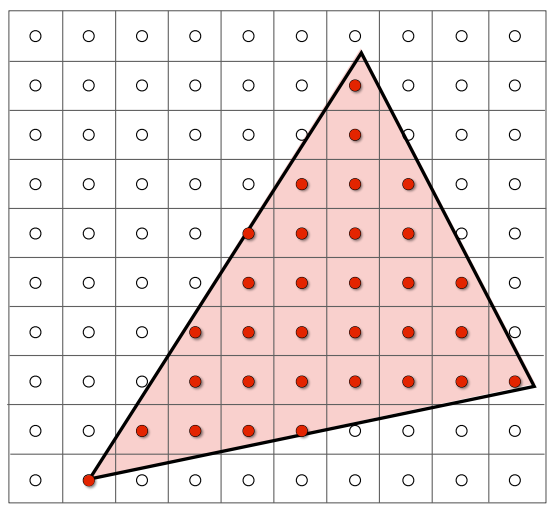

在二维空间用指示器函数进行采样：

for (int x = 0; x < xmax; ++x)
    for (int y = 0; y < ymax; ++y)
        image[x][y] = inside(tri, x + 0.5, y + 0.5);

判断点是否在三角形内 ：

• 使用叉积判断左右关系；
• 具体参考 《01 - 数据结构定义》 4.3.2 public boolean pointInside(Point p)：

边界处理 ：

• 上边和左边：算在三角形上；
• 下边和右边：不算在三角形上。

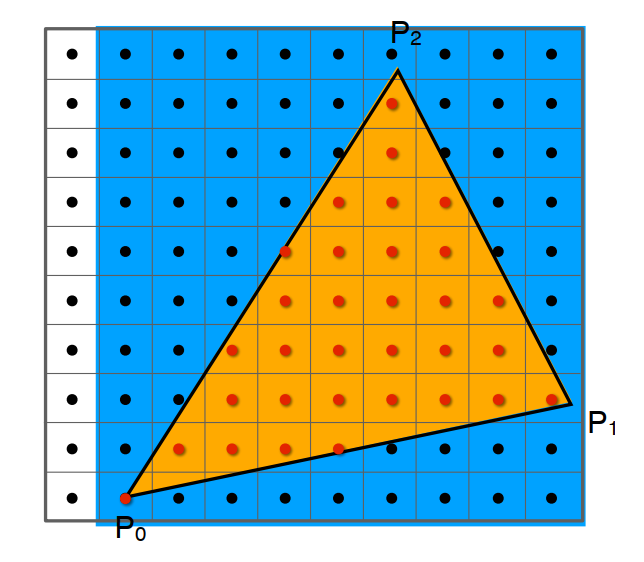

三角形的轴向包围盒 AABB ：

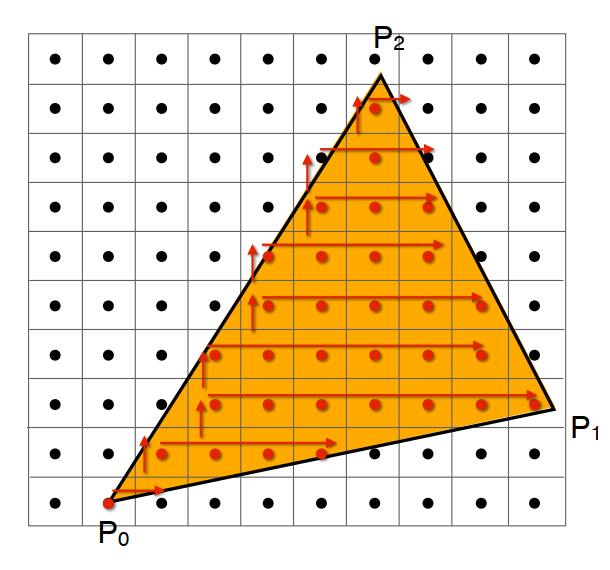

特殊的加速方法 ：

• 每一行找最左和最右的像素
