00 - Taichi三维可视化 - Taichi_THREE

发表于 更新于 分类于 ，

1. 开始之前

1.1 学习资源链接

Taichi_THREE 原作者的教程视频：
https://www.bilibili.com/video/av628129594

github 链接：
https://github.com/taichi-dev/taichi_three#how-to-play

  • 运行程序之前记得将资源文件夹 assets 分别复制进 docs 和 example 文件目录下。


1.2 安装

  • 运行是基于 Taichi 环境：
1
python3 -m pip install taichi
  • 安装 Taichi THREE ：
1
python3 -m pip install taichi-tina

具体安装流程见官方文档：

2. 你好，三角形

2.1 坐标系

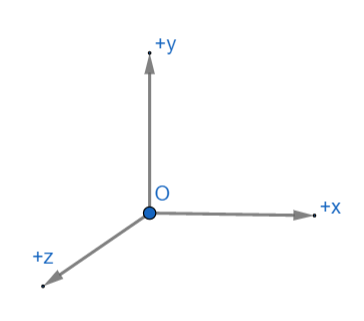

Tina 使用的右手坐标系：


2.2 创建窗口

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
import taichi as ti
import tina

# 创建场景对象 scene
scene = tina.Scene()

# 创建一个 SimpleMesh 类的网格对象 mesh ，绑定和设置到 scene
mesh = tina.SimpleMesh()
scene.add_object(mesh)

# 初始化 taichi 的一个 gui 对象
gui = ti.GUI('simple triangle')

# 渲染循环
while gui.running:
    # 渲染 scene
    scene.render()

    # 将获得的像素信息传递给 gui 渲染出来
    gui.set_image(scene.img)
    gui.show()

得到一个空白窗口：


2.3 设置顶点数据

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
# 维护顶点数据
# 注意是三角形数组，该处只有一个三角形
verts = np.array([[
    [-1, -1,  0],  # vertex 1
    [ 1, -1,  0],  # vertex 2
    [ 0,  1,  0],  # vertex 3
    ]])

......

# 渲染循环
while gui.running:
    # 绑定和设置 VAO
    mesh.set_face_verts(verts)

    # 渲染 scene
    scene.render()

    # 将获得的像素信息传递给 gui 渲染出来
    gui.set_image(scene.img)
    gui.show()

设置相机，轮询 gui 的鼠标事件：

  • 依靠鼠标中键拖动相机视角：
  • 滚轮拉近和远离；
  • 按 Tab 键切换“透视模式”和“正交模式”
1
2
3
while gui.running:
    scene.input(gui)
    ......

2.4 示例代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
import taichi as ti
import numpy as np
import tina

verts = np.array([[
    [-1, -1,  0],  # vertex 1
    [ 1, -1,  0],  # vertex 2
    [ 0,  1,  0],  # vertex 3
    ]])

scene = tina.Scene()

mesh = tina.MeshNoCulling(tina.MeshGrid(32))
scene.add_object(mesh)

gui = ti.GUI('Triangle')

while gui.running:
    scene.input(gui)
    scene.render()
    mesh.set_face_verts(verts)
    gui.set_image(scene.img)
    gui.show()

3. 网格

3.1 简单网格

1
mesh = tina.MeshNoCulling(tina.MeshGrid(32))

生成一个 32×32 的网格：


调整一下 [16, 16] 顶点的坐标：

1
mesh.pos[16, 16].z += 0.3

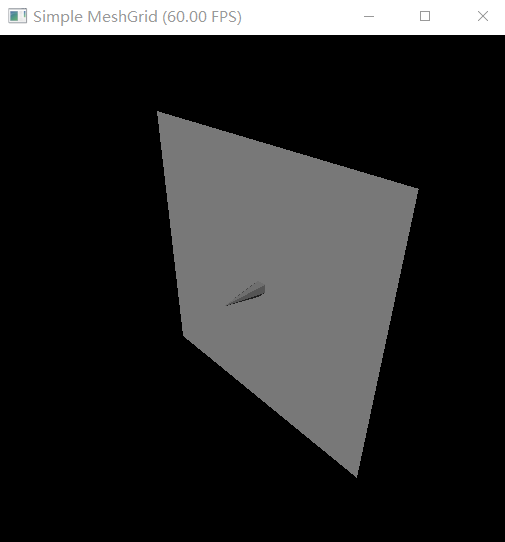

网格发生变化：


可以对网格内的顶点进行遍历：

1
2
3
4
@ti.kernel
def deform():
    for i, j in mesh.pos:
        mesh.pos[i, j].z = 0.2 * ti.exp(-0.1 * ((i-16)**2 + (j-16)**2))


4. 粒子

4.1 创建粒子模型

1
model = tina.SimpleParticles(maxpars=n_particles)

4.2 设置粒子参数

4.2.1 位置参数

位置参数是一个 maxpars x 3 的矩阵：

1
2
3
4
5
6
pos = np.empty((n_particles, 3), dtype=np.float32) # 需要初始化
pos = np.zeros((n_particles, 3), dtype=np.float32)
pos = np.ones((n_particles, 3), dtype=np.float32)

# taichi 中的变量需要进行转换
pos = (ti.Vector.field(3, float, n_particles)).to_numpy()

使用示例

1
2
3
4
5
6
7
8
9
10
......
# 传递粒子数组的位置
pos = (ti.Vector.field(3, float, n_particles)).to_numpy()
......

# 渲染循环
while gui.running:
    ......
    model.set_particles(pos)
    ......

4.2.2 半径参数

位置参数是一个 maxpars x 1 的矩阵：

1
2
3
4
5
6
7
8
9
10
......
# 传递粒子半径的数组
radii = np.ones(n_particles,dtype=np.float32) * 0.02
......

# 渲染循环
while gui.running:
    ......
    model.set_particle_radii(radii)
    ......

4.2.3 颜色参数

颜色参数是一个 maxpars x 3 的矩阵：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
......
# 参数是一个 n_particles x 3 的矩阵
colors = np.ones((n_particles, 3), dtype=np.float32)

# 将颜色的 G 通道置为 0
# (255, 255, 255) => (255, 0, 255)
for icolor in colors:
    icolor[1] = 0
......

# 渲染循环
while gui.running:
    ......
    model.set_particle_colors(colors)
    ......

4.3 给粒子添加 Mesh

4.3.1 参考文档

源码使用的 Marching Cube 算法实现：

《水泡动画模拟（Marching Cubes）》

4.3.2 使用示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# 开启平滑着色和 SSAO
scene = tina.Scene(smoothing=True,ssao=True)

# 设置分辨率（例中将分辨率提高到了 1.25）
mciso = tina.MCISO((n_grid * 1.25, n_grid * 1.25, n_grid * 1.25))
scene.add_object(mciso)

......

while gui.running:
    ......

    mciso.march(x, w0=2, rad=0, sig=0)

    scene.render()
    gui.set_image(scene.img)
    gui.show()

4.3.3 应用变换

使用网格模型的变换

1
2
3
4
5
6
7
8
9
10
11
12
# 1. 初始化
scene = tina.Scene(smoothing=True,ssao=True)
mciso = tina.MCISO((n_grid * 1.25, n_grid * 1.25, n_grid * 1.25))
mciso = tina.MeshTransform(mciso)

# 2. 绑定
scene.add_object(mciso)

# 3. 设置变换
transformMatrix = tina.translate([-0.5, -0.5, -0.5])
transformMatrix = tina.scale([2., 2., 2.]) @ transformMatrix
mciso.set_transform(transformMatrix)

5. 立方体

5.1 创建立方体模型

1
volume = tina.SimpleVolume(32)

5.2 加载 .npy 二进制数据

1
2
3
4
5
dens = np.load('assets/smoke.npy')
# density：密度
scene = tina.Scene(N=dens.shape[0], taa=True, density=16)
volume = tina.SimpleVolume(N=dens.shape[0])
scene.add_object(volume)

6. 其他基础元件

6.1 球体

6.1.1 创建

1
2
3
4
5
scene = tina.Scene()

ball = tina.PrimitiveMesh.sphere()

scene.add_object(ball)

6.1.2 设置

1
2
3
4
5
6
7
8
while gui.running:
    .......

    ball_tran_matrix = tina.scale(ball_radius)
    ball_tran_matrix = tina.translate(ball_vel[None].value) @ ball_tran_matrix
    ball.set_transform(ball_tran_matrix)

    ......

6.2 圆柱体

6.2.1 创建

1
2
3
4
5
scene = tina.Scene()

bucket = tina.PrimitiveMesh.cylinder()

scene.add_object(bucket)

6.2.2 设置

1
2
3
4
5
6
7
8
while gui.running:
    .......

    bucket_tran_matrix = tina.scale(bucket_radius)
    bucket_tran_matrix = tina.translate(bucket_vel[None].value) @ bucket_tran_matrix
    bucket.set_transform(bucket_tran_matrix)

    ......

7. 模型

7.1 加载模型

1
2
model = tina.MeshModel('assets/monkey.obj')
scene.add_object(model)

可以增加模型载入的数量：

1
scene = tina.Scene(maxfaces=2**18)

7.2 材质

7.2.1 初始化材质对象

1
2
3
roughness = tina.Param(float, initial=0)#.15)
metallic = tina.Param(float, initial=0)#.25)
material = tina.PBR(metallic=metallic, roughness=roughness)

或者使用

1
material = tina.CookTorrance(roughness=0.1, fresnel=0.9)
参 数 含 义
roughness 粗糙度
fresnel 菲尼尔反射效应：在掠射角的角度，光照结果会更亮一些

7.2.2 示例代码

1
2
3
4
model = tina.MeshModel('assets/monkey.obj')
material = tina.CookTorrance(roughness=0.1, fresnel=0.9)

scene.add_object(model, material)

7.3 光源

1
2
3
4
5
6
7
8
9
10
scene.lighting.clear_lights()

# 添加点光源（同时可以设置光的颜色）
scene.lighting.add_light(pos=[0, 1, 0], color=[1, 0, 0])

# 添加平行光源
scene.lighting.add_light(dir=[1, 1, 0])

# 设置环境光源
scene.lighting.set_ambient_light(color=[0.2, 0.1, 0.1])

8. 变换

8.1 激活变换

网格模型 ：

1
model = tina.MeshTransform(model)

粒子模型 ：

1
model = tina.ParsTransform(model)

8.2 构造变换矩阵

《欧拉角，四元数，旋转矩阵相互转化》

1
2
3
4
5
6
7
8
9
10
11
12
13
14
# 设置一个位移变换
transformMatrix = tina.translate([-0.5, -0.5, -0.5])

# 再进行一个缩放：调整的是整个粒子模型的大小
# 注意向量是列向量表示，矩阵需要左乘添加变换
transformMatrix = tina.scale([2., 2., 2.]) @ transformMatrix

# 欧拉角
transformMatrix = tina.eularXYZ([0., 2., 0.]) @ transformMatrix

# 四元数
transformMatrix = tina.quaternion([1., 0., 0., 0.]) @ transformMatrix

......

8.3 设置变换

网格模型 ：

1
2
# 设置网格变换
model.set_transform(transformMatrix)

粒子模型 ：

1
2
# 设置粒子变换（第二个参数是 scale ：调整的是单个粒子的大小）
model.set_transform(transformMatrix, 1)

9. 其他基础功能

9.1 面剔除

Tina 是默认是开启面剔除功能的，所以需要三角形两面都显示的情况时，可以在“创建场景对象”的时候声明：

1
scene = tina.Scene(culling=False)

但是这种方式获得的三角形反面法线是相反的，这时推荐渲染正反两个三角形面：

1
2
3
4
5
6
7
8
9
verts = np.array([[
    [-1, -1,  0],  # vertex 1
    [ 1, -1,  0],  # vertex 2
    [ 0,  1,  0],  # vertex 3
    ],[
    [ 1, -1,  0],  # vertex 1
    [-1, -1,  0],  # vertex 2
    [ 0,  1,  0],  # vertex 3
    ]])

同时，可以在“创建网格对象”的阶段声明以下语句，来取消剔除功能：

1
mesh = tina.MeshNoCulling(tina.SimpleMesh())

9.2 抗锯齿

可以在“创建场景对象”阶段开启 TAA 选项（静止时按帧周期性变动采样点）：

1
scene = tina.Scene(taa=True)

9.3 平滑着色

可以在“创建场景对象”阶段开启光滑着色，尤其适合在网格中使用：

1
scene = tina.Scene(smoothing=True)

同时也可以在“创建网格对象”的阶段取消平滑着色，锐化法线信息：

1
mesh = tina.MeshFlatNormal(tina.MeshNoCulling(tina.MeshGrid(32)))

9.4 屏幕空间环境光遮罩

环境遮罩之SSAO原理

1
scene = tina.Scene(ssao=True)

9.5 天空盒

9.5.1 激活天空盒

1
scene = tina.Scene(smoothing=True, taa=True, ibl=True)

9.5.2 设置天空盒

目前暂时需要在源码 raster.py(Line:30,31) 中更改：

1
2
skybox = tina.Skybox(skybox.resolution).cook_from(skybox)
# skybox = tina.Skybox('assets/skybox.jpg', cubic=True)

通过注释进行切换，选择使用缺省值或者使用路径中的天空盒素材

10. 资源导出

10.1 导出图片

1
2
3
4
5
6
7
8
9
10
11
12
13
flame = 0

while gui.running:
    scene.input(gui)
    ......
    scene.render()
    gui.set_image(scene.img)
    ......
    filename = 'OutPng\\output_png_{:04d}.png'.format(flame)
    ti.imwrite(scene.img, filename)
    flame += 1
    ......
    gui.show()

Note ：

  • 使用 gui.show(filename) 无法正常导出。
